光的折射
折射的原因： 因光在兩介質中傳播的速率不同所引起的
光進入使光速變快的介質時(由水中進入空氣)，其折射線偏離法線 ， 即入射角 < 折射角。
1/物距+1/像距=1/焦距 (凸透鏡焦距取正，凹透鏡焦距取負)
放大倍率=像長/物長=像距/物距
凸透鏡成像作圖(動畫)
1.平行主軸的光經透鏡折射必通過對側焦點
2.經過焦點的光經透鏡折射必平行主軸
3.穿過鏡心的光則直接通過透鏡不再偏向

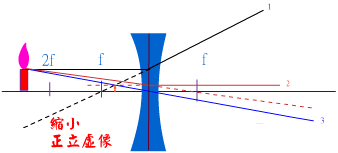

凹透鏡成像作圖(動畫)
1.平行主軸的光經透鏡發散折射但其反向延長線必通過同側焦點
2.經過異側焦點的光經透鏡折射時必平行主軸
3.穿過鏡心的光則直接通過透鏡不再偏向
光折射所造成的例子：
ヾ1.插入水中的筷子，從水面上看起來，水中的一段向上彎，好像折成兩截。
ゝ2.把水倒入玻璃杯內，從杯底看起來好像浮了上來。
ゞ3.從水面上看水中的魚，其離水面的位置要比實際深度淺一 些。
4.炎熱的夏天，當我們在公路上行車時，常可在前方的路面上看到遠處景物的倒影，好像路面上有積水的樣子，此乃大氣的折射，其實路面是乾的。
5.當太陽光在天空行進，遇到天空中細小的水滴時，光線會被折射進入水滴內，由於不同『顏色』的光線彎曲的程度不同，於是水滴內不同顏色的光線便被分開了。當光線第二次遇到水滴與空氣的邊界時，大部份的光線會很快又折射出去。但少部份在水滴內經過一次反射的光線，在第三次遇到水滴與空氣的邊界時，部份被折射出去的光線會形成 『虹』
|
鏡別 |
物
距 |
像
距 |
像的虛實 |
像的正倒 |
放大率 |
|
凸透鏡 |
無窮遠處 |
異側的焦點處 |
實像 |
|
一點 |
|
凸透鏡 |
異側的焦距與兩倍焦距之間 |
實像 |
倒立 |
縮小 |
|
|
凸透鏡 |
異側，兩倍焦距處 |
實像 |
倒立 |
等大小 |
|
|
凸透鏡 |
異側，兩倍焦距外 |
實像 |
倒立 |
放大 |
|
|
凸透鏡 |
無窮遠處 |
|
|
|
|
|
凸透鏡 |
同側，在物體後 |
虛像 |
正立 |
放大 |
|
|
凸透鏡 |
貼住鏡面 |
同側，貼在鏡面 |
虛像 |
正立 |
等大小 |
|
凹透鏡 |
無窮遠處 |
同側的焦點處 |
虛像 |
正立 |
一點 |
|
凹透鏡 |
同側的焦點和鏡面之間 |
虛像 |
正立 |
縮小 |
|
|
眼睛 |
異側的焦距與兩倍焦距之間 |
實像 |
倒立 |
縮小 |
|
|
投影機和幻燈機 |
異側，兩倍焦距外 |
實像 |
倒立 |
放大 |
|
|
照像機 |
異側的焦距與兩倍焦距之間 |
實像 |
倒立 |
縮小 |
|
|
近視:
因晶狀體之曲度過大(焦距太短)或與網膜間之距離太長，遠處物體成像在網膜前方須配戴凹透鏡的眼鏡以補救 |
|||||
